학습목표
1. Cassandra DB가 무엇인지, 그 특징과 적용 분야를 설명할 수 있습니다.
2. Cassandra의 기본 구조 및 Read/Write 수행 메커니즘을 알게 됩니다.

---



NoSQL이란? (3-2) : 카산드라(Cassandra) DB의 구조 및 아키텍쳐







1. Cassandra 구조

• Cassandra 데이터 모델


  • Keyspace -> Table -> Row -> column name : column value


  • Keyspace는 data container 역할을 수행합니다.






• Cassandra Cluster


  • Ring 형태로 각 노드에 데이터를 분산 저장합니다.


  • 분산 기준은 Partition Key


  • 데이터 hash 값을 기준으로 분산됩니다.





• Write / Read data flow

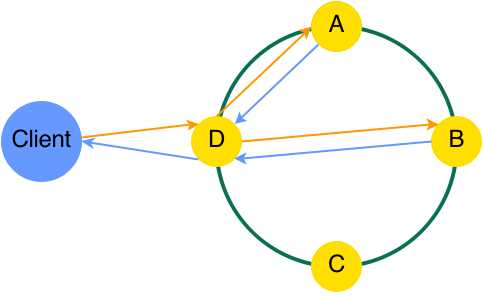

  • Coordinator node
    - 클라이언트 요청을 처리합니다.

    - 어떤 node이든 Coordinator node가 될 수 있습니다.





    D가 Client Node가 되어 request를 핸들링하고 있습니다.

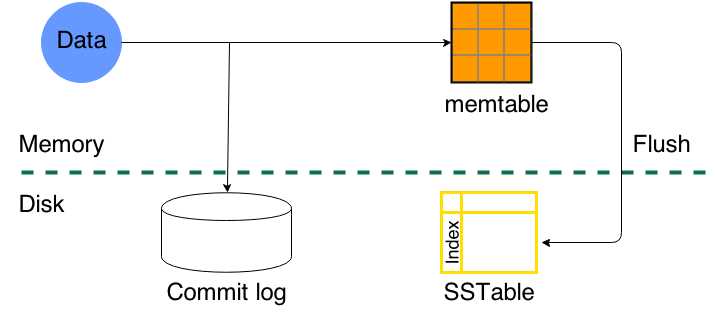

  • Write Path
    - 디스크에 있는 Commit log에 추가하고, memTable에 저장합니다.

    - memTable이 full 상태가 되면, I/O을 통해 SSTable에 flush합니다.

    - flush 후에는 commit log에 있는 데이터가 삭제됩니다.






    - SSTable은 Primary index(데이터 파일에서 row keys와 행 시작 위치 리스트)와 Bloom filter(성능을 향상하기 위한 Primary index의 하위 집합)를 포함합니다.

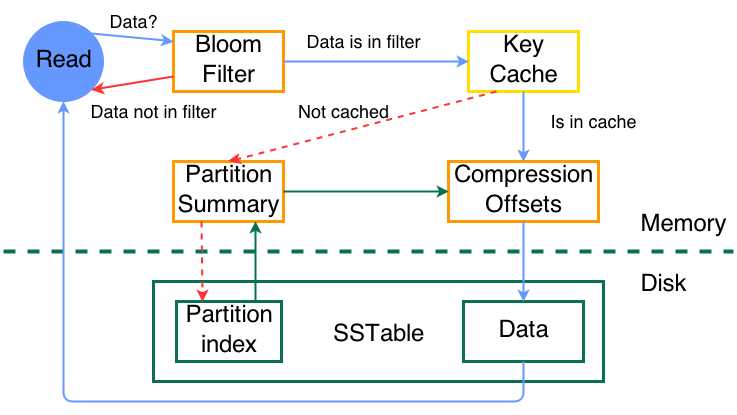

  • Read Path





    - Node에 읽기 연산이 요청되면, 관련된 SSTable 및 unflushed memTables에서 병합합니다.

    - 병합된 값은 write-through row Cache에 저장됩니다.

    - Read Repair : Coordinator는 여러 노드에 접속하여 백그라운드에 남아 있는 모든 복제본을 체크한 뒤, 일치하지 않는 복제본에 대해 업데이트를 합니다.





• Delete Data


  • Tombstone
    - 삭제된 Column을 나타내는 row의 marker 역할

    - 표시된 Column들은 바로 삭제되지 않고, 시간이 지나 SSTable들이 compaction 진행될 때 사용합니다.
    (장애 발생 후에 다시 복구하는 Node에 의해 Side-effect가 발생하기도 합니다.)




  • Compaction
    - SSTable을 병합/정렬하여 새로운 SSTable을 생성합니다.

    - 필요한 검색 Query 횟수를 줄여 공간을 확보하고 성능을 향상시킬 수 있습니다.

    - Key 병합, Column 병합, tombstone 삭제, 새로운 index 등



---

2. CQL (Cassandra Query Language)

• CQL 개념


  • SQL과 유사한 방식으로 CQL shell (cqlsh)를 사용하여 CRUD 연산을 수행합니다. 다양한 데이터 타입을 지원하는데, 그 중에서 가장 일반적인 type은 Built-in type, 그리고 Collection, User-defined type 이렇게 세 가지 타입만 기억하면 충분합니다.



  • CQL의 keyspace는 SQL의 database와 비슷한 개념입니다.



    // 키스페이스(Keyspace) 생성

    CREATE KEYSPACE [ IF NOT EXISTS ]
    	keyspace_name WITH options​


    // 키스페이스 옵션 변경

    ALTER KEYSPACE keyspace_name WITH options


    // 키스페이스 삭제

    DROP KEYSPACE [ IF EXISTS ] keyspace_name




  • static

    - Table의 Column에 static 옵션을 정의하면, 마지막에 입력된 같은 파티션의 row의 영향을 받아 기존 row의 static Column 값도 변경됩니다.



    cqlsh $ describe ktable;

    CREATE TABLE ks test.ktable (
        k1	int,
        k2	int,
        k3	int,
        k4	text,
        s	text static,
        PRIMARY KEY (k1, k2, k3, k4)
    );


    insert into ktable (k1, k2, k3, k4, s) values (1,1,1,'value1','value1');
    insert into ktable (k1, k2, k3, k4, s) values (2,2,2,'value2','value2');
    insert into ktable (k1, k2, k3, k4, s) values (3,3,3,'value3','value3');
    insert into ktable (k1, k2, k3, k4, s) values (3,4,4,'value4','value4');

    select * from ktable;




    k1	k2	k3	k4	s
    1	1	1	value1	value1
    2	2	2	value2	value2
    3	3	3	value3	value4
    3	4	4	value4	value4





  • Batch

    - 여러 insert, update, delete 명령을 수행할 수 있습니다.


    (batch 수행 전)



    k1	k2	k3	k4	s
    3	3	3	value3	value3
    2	2	2	value2	value2
    4	5	5	value5	value5
    1	1	7	value7	value7
    4	4	4	value4	value4




    begin batch
        insert into ktable2 (k1, k2, k3, k4, s) values
        	(5,5,8,'value8','value8');

        update ktable2 set s='newe value on batch'
        	where k1=4 and k2=4;

        delete s from ktable2 where k1=4 and k2=5;

        insert into ktable2 (k1, k2, k3, k4, s) values
        	(8,8,9,'value9','value9');

        insert into ktable2 (k1, k2, k3, k4, s) values
        	(8,8,10,'value10','value8');
    apply batch;​



    (batch 수행 후)



    k1	k2	k3	k4	s
    3	3	3	value3	value3
    5	5	8	value8	value8
    2	2	2	value2	value2
    8	8	9	value9	value9
    8	8	10	value10	value9
    4	5	5	value5	null
    1	1	7	value7	value7
    4	4	4	value4	new value on batch




  • 주석
    - 해당 라인만 주석으로 만들고 싶다면 -- 또는 // 기호를 사용하면 됩니다.

    - 멀티 라인을 주석처리하고 싶을다면 /* ... */ 기호를 사용하면 됩니다.



  • Identifier
    - 큰 따옴표(" ")로 임의의 문자를 묶어 정의한 인용 식별자입니다.

    - Identifier를 사용하여 keyspace, Table, Column 및 기타 Object를 식별할 수 있습니다.

    - SELECT, With 키워드는 대소문자를 구분하지 않습니다.



• Data Type

  • Built-in data type



    Data Type	저장 데이터	설명
    Boolean	True, False	T/F 둘 중 하나만 선택 가능
    Blob	Binary large objects	16진수로 표기
    ASCII	65(A), 97(a) 등	US-ASCII 문자열
    Bigint	-2^32  ~  2^32	정수 (64비트)
    Counter	1, 2, 3, ...	증감 카운터 (64비트 정수)
    Timestamp	2020-01-03 01:02:00+0000	millisecond +0000(GMT)
    Double	-2^32  ~  2^32	실수 (64비트)
    Int	-2^16  ~  2^16	정수
    Varchar	string	UTF8 encoded 문자열





  • Collection data type

    - Map : 정렬된 key-value 쌍의 집합(Collection)



    Create table ucol1 (
        id		integer PRIMARY KEY,
        name	varchar,
        items	map<text, text>
    );

    Insert into ucol1 (id, name, items)
    	values(1, 'Marcel Ko', {'color' : 'blue', 'movie' : 'star wars'});

    Update ucol1 set items = {'color' : 'green'}
    	where id = 1;

    Update ucol1 set items['fruit'] = 'apple'
    	where id = 1;​




    - Set : 하나 이상의 비중복 정렬된 요소들의 집합



    Create table img1 (
        id 		integer PRIMARY KEY,
        title	varchar,
        tags	set<text>
    );

    Insert into img1 (id, title, tags)
    	values(1, 'Dog', {'black', 'pet', 'smile'});

    Update img1 set tags = {'white', 'pet', 'cute'}
    	where id = 1;

    Update img1 set tags = tags + {'gray', 'small'}
    	where id = 1;

    Update img1 set tags = tags - {'small'}
    	where id = 1;​




    - List : 하나 이상의 중복과 순서를 허용하는 요소들의 집합 (최근에는 Map과 Set을 주로 사용)




  • User-defined data type (UDT)

    - Create -> Alter -> Drop -> Describe 순서

    - Create



    create_type_statement ::=
        CREATE TYPE [ IF NOT EXISTS ] udt_name
        '(' field_definition ( ',' field_definition )* ')'

    field_definition ::= identifier cql_type​



    - Alter



    alter_type_statement ::= ALTER TYPE udt_name alter_type_modification

    alter_type_modification ::= ADD field_definition |
        RENAME identifier TO identifier ( identifier TO identifier )*​



    - Drop



    drop_type_statement ::= DROP TYPE [ IF EXISTS ] udt_name​




    - Describe



    describe_type_statement ::= DESCRIBE TYPE udt_name​



    - 예제



    Create type phone (
        c_code	smailint,
        number	text,
    )

    Create type address_book (
        name	text,
        city	text,
        phones	map<text, phone>
    )

    Alter type address_book name city to new_city​



• CQL KEY


  • Partition Key

    - 데이터를 분산 저장하기 위한 unique key로서 테이블을 구성할 때 반드시 1개 이상 지정해야 합니다. (여러 개 지정도 가능합니다.)

    - 단일 Column 값 = row key

    - 복합 Column 값(value:value) ":"로 조합 = row key



  • Cluster Key

    - Row에 속한 Column을 정렬하기 위한 키



  • Primary Key

    - 테이블에서의 Row를 각자 unique하게 결정해주는 Column 또는 Column group

    - Partition key + Cluster key

    ex) PK(a,b,c) => a / bc
    ex) PK((a,b),c) => a:b / c


  • Composite(Compound) Key

    - 2개 이상의 CQL Column으로 구성된 Primary key





---

3. Exercise

• Info2, Info3 데이터를 출력하는 select문 (파티션당 1행만 검색)



  select * from user_info2 per partition limit 1;

  select * from user_info3 per partition limit 1;





• Info3에서 KOR/JPN에 포함되는 사람을 검색



  select f_name, l_name from user_info3
      where country in ('KOR', 'JPN');





• Info3의 전체 레코드 수와 num의 합/최소값/평균



  select count(id) as count, sum(num) as sum, min(num) as min, avg(num) as avg
      from user_info3;​





• 한국인이고, number가 30보다 큰 레코드를 검색



  // allow filtering 안 적으면 성능 상의 문제로 에러가 뜸.

  select * from user_info3
      where country='KOR' and num>30 allow filtering;





• KOR에 있는 s값을 'value8'로 수정하고, 30초 후에 null값으로 작성 (TTL 사용)



  update user_info3
      using ttl 30 set s='value8'
      where country='KOR';




• id=3의 f_name을 Scitt -> scott으로 수정



  insert into user_info3 (id, l_name, f_name, country, birth, gender, s, num)
      values(3,'jeong','scott','USA','1967','M','value3',32);





• 나라가 USA인 s 컬럼을 삭제 (s는 static)



  delete s from user_info3 where country='USA';





• 나라가 USA인 l_name 컬럼을 삭제 (l_name은 not static)



  // 아래 query 는 에러 발생

  delete l_name from user_info3 where country='USA';





---
